Doppelboden

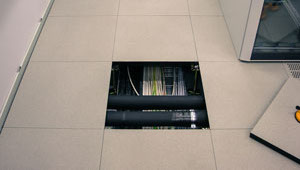

Doppelböden sind Installationsböden aus Systembauteilen, die aus einer Doppelboden-Unterkonstruktion mit höhenverstellbaren Stahlstützen und Trägerplatten aus Holzwerkstoff, Kalzium Sulfat oder Metall bestehen. Die Oberflächen eines Doppelbodens werden in den meisten Fällen werkseitig mit fertigen Oberbelägen wie z.B. Teppich, PVC, Linoleum, Kautschuk etc. appliziert. Die Trägerplatten haben ein Normraster von 600 x 600 mm und können an jeder zugänglichen Stelle aufgenommen werden.

Doppelbodensysteme werden immer häufiger zum festen Bestandteil moderner Gebäudeplanung, da sie einen Installationsfreiraum von ca. 95 % zur Aufnahme der Haustechnik bieten und sich durch höchste Flexibilität auszeichnen.

Typische Anwendungsbereiche sind Bürogebäude, Rechenzentren oder Schaltanlagen.

Wir sind seit 1975 im Doppelbodengeschäft tätig und verarbeiten seither alle Doppelbodensysteme namhafter Hersteller.

Doppelboden in Verwaltungsgebäuden
Um eine Vorauswahl der möglichen Doppelbodensysteme zu treffen, steht die Entscheidung hinsichtlich der Baustoffklasse an d.h Baustoffklasse A = nicht brennbar oder B = normal bzw. schwer entflammbar.

Baustoffklasse A
Die Doppelbodenplatten bestehen aus faserverstärkten Mineralfaserplatten. Diese haben einen hohen Gehkomfort und sehr gute Schallreduzierungswerte und eignen sich deshalb ideal für Büroräume. Dieses System ist nicht brennbar nach DIN 4102 bzw. DIN 13501 (Baustoffklasse A), das zusätzlich durch eine ausgereifte Verbundtechnik entweder mit einem Stahlblech verstärkt oder mit einem Alu-Feinblech beschichtet werden kann.

Baustoffklasse B
Die Doppelbodenplatten aus hochverdichteten Holzwerkstoff der Emissionsklasse E 1. Dieses System ist eine kostengünstigere Alternative zur Baustoffklasse A, sofern keine erhöhten Anforderungen an den Brandschutz bestehen. Holzwerkstoffplatten sind ebenfalls für den Einsatz im Bürobereich von Industrie und Verwaltung geeignet.

Beläge

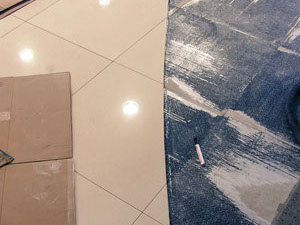

Doppelbodengeeignete elastische Beläge wie PVC, Linoleum, Kautschuk sowie textile Beläge bis zu edlen Stein-, Glas-, Metall- und Parkettoberflächen können werkseitig appliziert werden.
Eine weitere Möglichkeit ist ein Doppelboden ohne Belag der bauseitig mit SL-Fliesen belegt wird.

Unterkonstruktion
Rohr- bzw. Gewindestützen sind von 15 mm bis über 2000 mm Höhe verfügbar. Ab einer Bodenhöhe von 500 mm empfehlen wir den Einbau von Rasterstäben,
in Leichtbauweise zur horizontale Aussteifung, eingehängt oder verschraubt oder in verstärkter Ausführung zur horizontalen Aussteifung und gleichzeitig zur Lasterhöhung, eingehängt oder verschraubt.

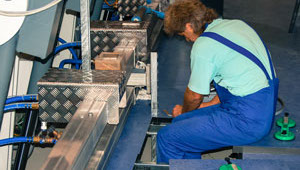

Doppelboden in Technikräumen / Rechenzentren
Der Schaltwartenboden ist bestens geeignet für Hoch-, Mittel- und Niederspannungsräume, als Sonderkonstruktion für komplizierte Überbrückungen sowie für Schwerlastbereiche oder für Rechenzentren (hohe Lastaufnahmen). Die Doppelbodenplatten liegen auf einer Unterkonstruktion auf,die aus höhenverstellbaren Stahlstützen besteht, die miteinander mit C-Profilen leitfähig verschraubt werden.

Die Unterkonstruktion für die Schaltschränke bzw. Server wird maß genau vor Ort montiert. Gehbereich und Rahmenbereich werden konstruktiv miteinander verbunden. Die C-Profile des Gehbereiches sind um die Stärke der Doppelbodenplatten niedriger. Dadurch ist der Übergang von Rahmenfläche zur Gehfläche nahezu höhengleich. Das erleichtert die Montage der Schaltschränke erheblich.

Für Schaltwartenböden können sowohl Holzwerkstoffplatten (Baustoffklasse B) als auch faserverstärkte Mineralstoffplatten (Baustoffklasse A) eingesetzt werden. Für eine projektspezifische Lösung bzw. LV-Ausarbeitung stehen wir Ihnen jederzeit gerne zur Verfügung.
Doppelbodenzubehör

Lochplatten aus Ganzstahl zur Raum- und Maschinenklimatisierung. Diese Platten können in der Stärke mittels Distanzecken an allen Stärken der Bodentypen angepasst werden.

Drallauslässe dienen ebenfalls der Raumklimatisierung und werden mit einer Stufen- bzw. Durchgansbohrung in die Bodenplatten integriert.

Steckdoseneinsätze ermöglichen den gezielten Anschluss des Arbeitsplatzes an die Strom-, Daten- und Telefonversorgung. Hierbei kommen spezielle Geräteeinsätze für Doppelböden zum Einsatz.

Plattenkennzeichnungen zur Auffindung der Rauchmelder bzw. Elektroverteiler im Doppelbodenhohlraum. Diese Kennzeichnung wird in der Regel mit einem roten Belagspunkt, Durchmesser 70 mm, vorgenommen. Andere Kennzeichnungen auf Anfrage.

Plattenverschraubung der Doppelbodenplatten erfolgt mit einer optisch ansprechenden Stufenbohrung, einer versenkten Schraube und einen oberflächenbündigen Abdeckplättchen. Die Plattenverschraubung verhindert eine Aufnahme der Platten durch Unbefugte, bewirkt eine horizontale Aussteifung und trägt zur Schocksicherheit bei.

Rampen zur Überwindung des Höhenunterschiedes bei Transportwegen werden individuell gefertigt und angepasst. Diese bestehen in der Regel aus Holzwerkstoff. Bei besonderen Anforderungen ist auch eine unbrennbare Variante verfügbar. Als Oberbelag wird eine Feinriefenmatte aufgebracht. Auf Wunsch ist auch der Belag, der auf die Platten des anschließenden Doppelbodens aufgeklebt wurde, applizierbar.

Treppen, integriert in das Doppelbodensystem werden auch individuell mit verschiedenen Stufenanzahlen und Abmessungen gefertigt und angepasst. In der Regel bestehen die Treppen aus Holzwerkstoff und sind auch bei besonderen Anforderungen in einer unbrennbaren Ausführung zu lieferbar. Als Oberbelag wird der Belag verwendet, der auch bei den angrenzenden Doppelböden verwendet wird.

Geländer in verschiedensten Ausführungen sind Bestandteil unseres Lieferprogrammes. Ob in geschweißter Form oder als Systemsteckgeländer zur Absturzsicherung oder als Handlauf an Rampen und Treppen.

Frontverkleidungen sind Sichtschutz bei freistehenden Doppelböden. Diese werden mit dem Belag des Doppelbodens appliziert oder mit grauer bzw. beiger Melaminharzbeschichtung gefertigt. Als weitere Funktion erfüllt die Frontverkleidung die Absicherung des frei endenden Doppelbodens.

Überbrückungen für den Bereich entfallender Stützen, im Bereich von Kanälen, Durchbrüchen oder Rohrleitungen, werden statisch dimensioniert und gezielt eingesetzt.

Wandwinkel als Ersatz von Doppelbodenstützen im Randbereich könne gezielt eingesetzt werden. Wandwinkel sind statisch zu dimensionieren.

Aussteifungen bei Anforderungen an horizontalen Schubsicherheiten bei erhöhten statischen und dynamischen Lasten z.B. Gabestaplerbereich.

Trafofahrschienen integriert in das Doppelbodensystem mittels einer speziellen aufgeständerten Stahlrohrrahmenkonstruktion. Diese ist auf Wunsch höhengleich mit Doppelbodenoberkante oder 15 mm tiefer ausführbar.

Kabeltrassen zur Führung von Kabeln im Doppelbodenhohlraum. Die Auflager werden an den Stützenfüßen befestigt. Darauf werden anschließend Gitterkabelbahnen aufgelegt, in den die Kabelführung erfolgt.

Dehnfugen im Doppelboden dienen zum Ausgleich von Gebäudebewegungen. Hier ist zu beachten, dass Gebäudedehnfugen im Doppelboden zu übernehmen sind. Spezielle Profile für Doppelböden kommen zum Einsatz.

Saugheber zur Aufnahme von Doppelbodenplatten mit elastischen Belägen.

Krallenheber zur Aufnahme von Doppelbodenplatten mit textilen Belägen.

Noppenheber zur Aufnahme von Doppelbodenplatten mit schweren Belägen wie Stein oder Glas.

Hebehaken zur Aufnahme von Stahllüftungsplatten.
